現状の問題¶

lotusとvioletでこんなエラーが発生しているが、確認されている範囲ではまだトラブルは発生していない。 ただ、エラーを放置してると後で痛い目に遭いそうなので、どうにかする。

調査開始¶

• そもそもTPM2.0とは、暗号化で利用する鍵を安全な場所で管理するための、マザボ上のセキュリティ機構のようだ。
• TPM2.0がないと、Windows11は動かない模様(一部の古いPCだとTPM1.2までしか動かなくて、Windows11にアップグレードできないみたい)
• TPMはマザーボード上にあるセキュリティチップなので、TPMの設定をするにはBIOSに飛んで設定する必要がある。 ~~ミスしたら代償が滅茶苦茶重いな~~
• jasminとroseでは、このエラーは発生していない。lotus・violetとはBIOSのバージョンが違う。(前者は3000番台、後者は4000番台) どうも怪しいな？
• どうも、BIOSに飛んでSHA1からSHA256に変更する必要があるらしい…（参考サイトAと参考サイトB）

作業実行¶

TPM2.0に接続できない謎を解明するため、我々調査隊はBIOSの奥地へと向かった――。 1. BIOSに向かう準備

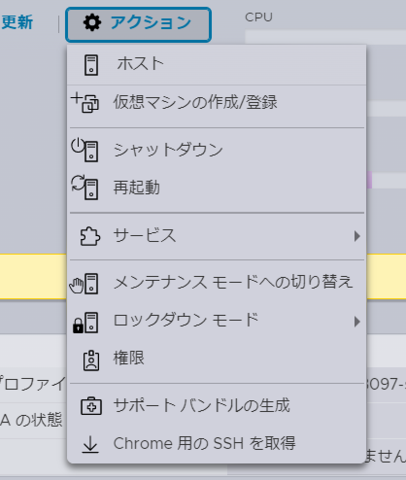

・BIOSに行くにはESXIを落とす必要がある。なので、一旦VMを全部正常に落としておく。 　・念のため、ホストをvCenterのメンテナンス モードにしとく 　・F2かDELキーがあるキーボードを事前に繋げておく 　・シャットダウンしても問題無い状態にしたら、再　起　動 2. BIOSに突撃 　・再起動する 　・最初の画面(マザボのロゴが出る画面)が見えたら、F2キーかDELキーを連打する 　・無事にBIOS画面に入れたら成功 3. BIOS内部で設定 　・F9キーを押して検索画面に飛ぶ

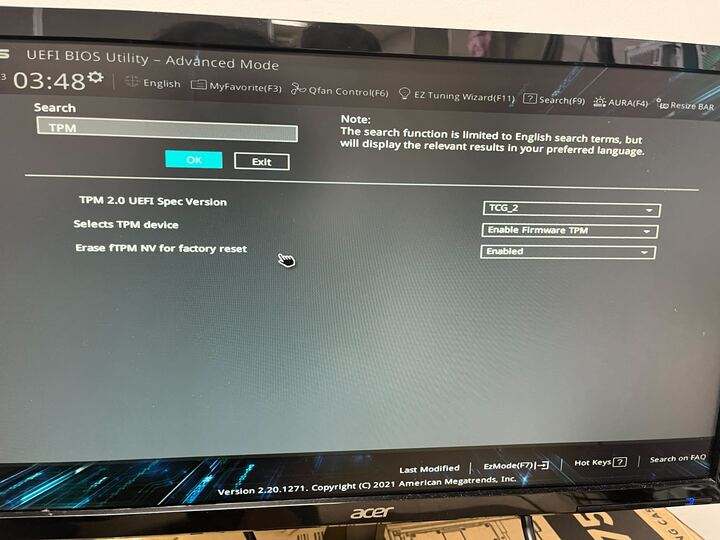

①TPM SecurityをON→無いぞ……？ 　②Intel TXTは？←無いぞ……？ 　③TPM2のSHAをSHA-1からSHA-256にする←既に設定済み 　④Boot ModeをBIOSからUEFIにする←試したけど効果無し 　⑤Secure BootをONにする←無いぞ……？ 　 　・TPM2.0 UEFI Spec VersionはTCG_1_2ではなくTCG_2になっている 　・TPM系の設定は既にEnable

結果：結局何も設定を変えていない。 4. 上手くいったか確認 　・エラーは消えず。上手くいきませんでした……

結果¶

ネットで調べてBIOSを確認してみたものの、TPM 2.0に接続できない旨のエラーは消えず。

原因は何？¶

五十嵐氏がこのサイトを見つけてきてくれた ・ESXi が使用する TPM デバイスと通信するためにIntel NUCを使用している模様 ・一般的な 4x4 Intel NUC にある TPM デバイスは、vSphere でサポートされたり機能したりしたことがありません(引用) 　→ vSphereとTPMに互換性が無い??

・ ESXi 7.x から ESXi 8.0 にアップデートすると、7.xではバグで出なかったTPM2.0のエラーが8.0で正常に出るようになったらしい

・TPM デバイスは、vSphere でサポートされたり機能したりしたことがありません。 ここでもESXi 8.0でTPM 2.0の接続確立失敗エラーを解決できている人はいない模様。Intel NUCの相性が悪いらしい。

・通常は TPM 2.0 標準マザーボード上の別のチップですが、Intel や AMD などの製造元は別のチップを使用しなくても TPM 機能をチップセットに組み込むことができます。(引用) → intelNCUは，intelでもAMDでも対応可能らしいため，プロセッサの違いは関係ない可能性あり

そもそも対応してないからエラーが出てるんかーい　┐('A`)┌ﾔﾚﾔﾚﾀﾞｾﾞ

推測¶

全てのサーバのESXiのバージョンが同じにも関らず，エラーが出るサーバと出ないものがある． → 異なるのはBIOSのバージョンとサーバのパーツであるためそこに見当を付ける ## 比較 そこでBIOSとESXiのバージョン比較をしてみた！！！

ESXi名	ESXi version	BIOS version	TMP 2.0の画面
mint	6.7	0807	出ていない
lotus	8.0	4021	出ている
jasmine	8.0	3001	出ていない
violet	8.0	4021	出ている
rose	8.0	1407	出ていない
Iris	8.0	2606	出ていない
plum	8.0	4602	出ている
