ESP32を使用したLチカ

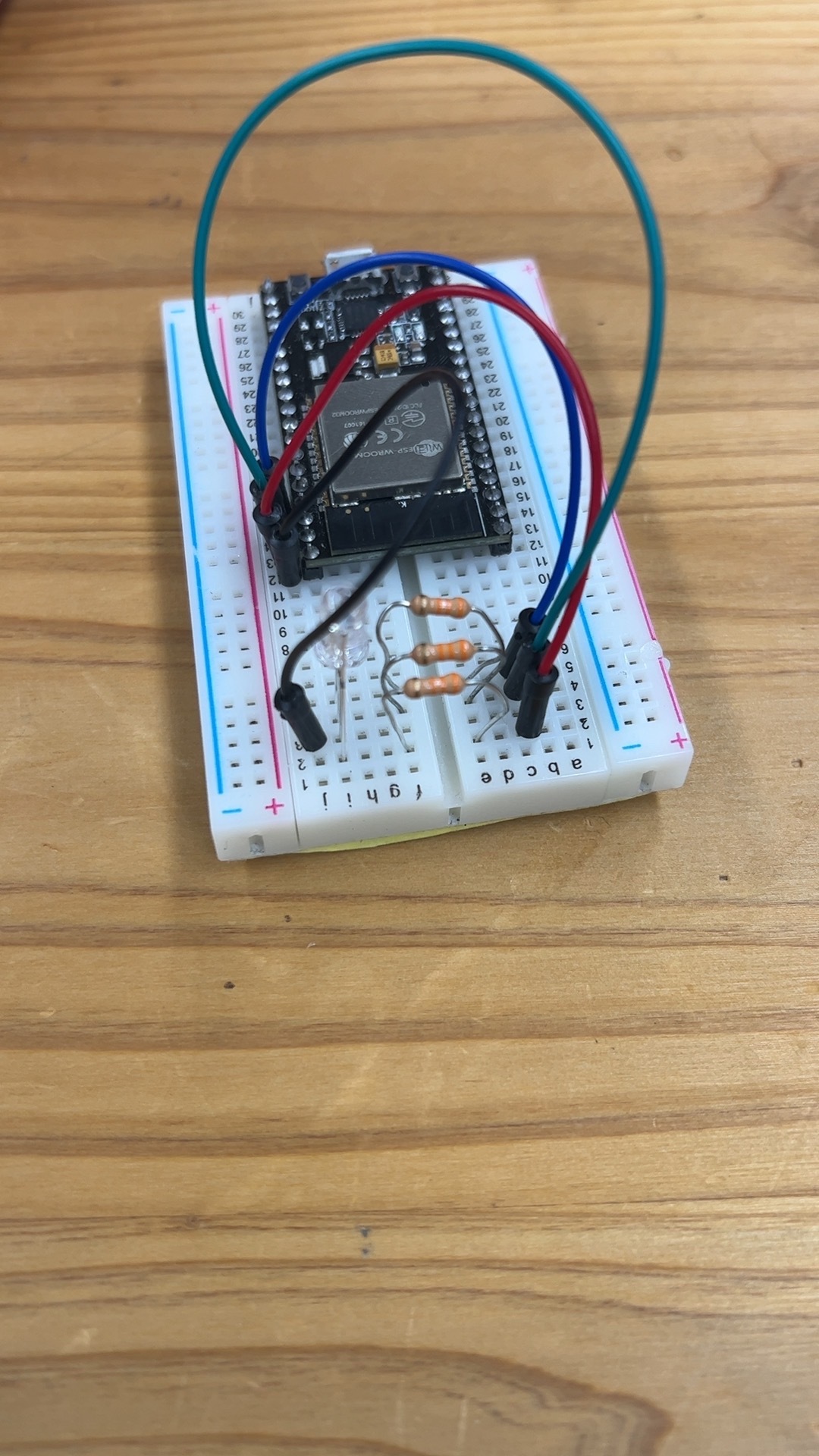

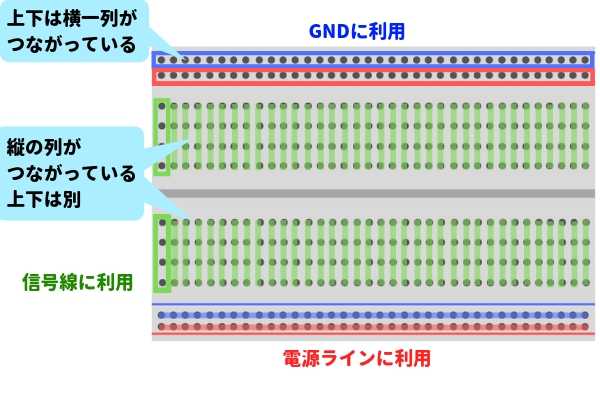

ブレッドボード¶


ESP32のピン配置¶

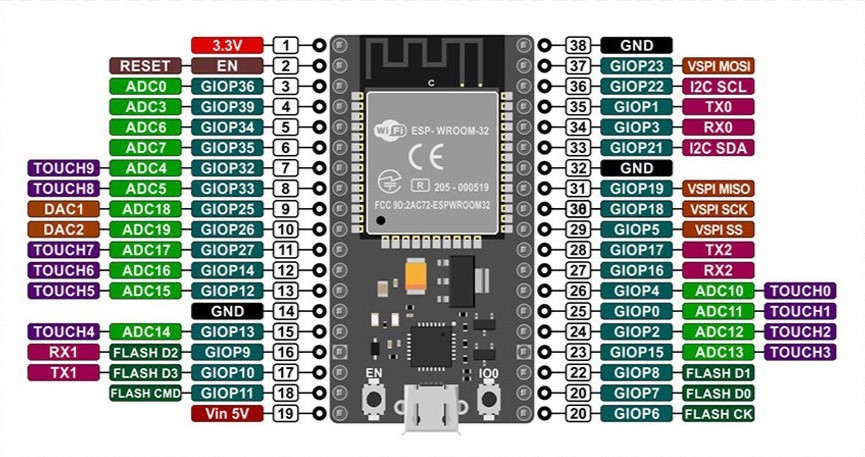

71o6Mwx3KYL._SL1001_ (1).jpg (145.1 kB)

LED(DR-YM-308B)¶


Lチカ（LEDチカチカ）¶

REPLで実行する¶

MicroPythonを使用してREPL（Read-Eval-Print Loop）でLチカを行う

>>> from machine import Pin
>>> led = Pin(23, Pin.OUT)
>>> led.on()

ESP32にコードを保存し，実行する¶

import time
from machine import Pin

led = Pin(23, Pin.OUT)
while True:
  led(True)
  time.sleep(0.5)
  led(False)
  time.sleep(0.5)

解説

import time
from machine import Pin

・time モジュールをインポートして、時間の待機や制御に使用．・machine モジュールから Pin クラスをインポートしている．Pin クラスは、マイクロコントローラーのデジタルピンを制御するために使用．

led = Pin(23, Pin.OUT)

デジタルピン23（GPIOピン23）を出力モード（Pin.OUT）で設定. ピン23がLEDの制御に使用されることを示している．

while True:
  led(True)
  time.sleep(0.5)
  led(False)
  time.sleep(0.5)

while True:：繰り返し処理を実行．このループはプログラムが停止するまで続く． led(True)：電流がピンに流れてLEDが点灯 time.sleep(0.5)：LEDが点灯した状態で0.5秒間待機 led(False)：電流がピンから遮断されてLEDが消灯 time.sleep(0.5)：LEDが消灯した状態で0.5秒間待機

応用¶

import time
from machine import Pin

red = Pin(23, Pin.OUT)
green = Pin(22, Pin.OUT)
blue = Pin(1, Pin.OUT)
while True:
  red(1)
  green(0)
  blue(0)
  time.sleep(0.5)
  red(0)
  green(1)
  blue(0)
  time.sleep(0.5)
  red(0)
  green(0)
  blue(1)
  time.sleep(0.5)

コード書き方ははたくさんある¶

led = Pin(23, Pin.OUT)

点灯　⇔　消灯
led.on()　⇔　led.off()
led(True)　⇔　led(False)
led(1)　⇔　led(0)
