他サーバに立てたFilebeatと自サーバのLogstashの接続する方法¶

この作業をしてる時の状況¶

ノードの自サーバに一式「Filebeat,Logstash,Elasticsearch,Kibana」は入れて上手くいってる。けどその後、他サーバにFilebeatだけ立てて、他サーバのFilebeatと自サーバのLogstashの接続が上手くいかん。そんな状況。

今回の作業内容¶

他サーバにFilebeatを立てる
既に自サーバに立ててあるLogstashのyamlファイルを修正する。

他サーバでFilebeatのPod立て¶

事前に準備すること¶

ノード構成：master1台のみ
kubernetesのインストール
Helmのインストール
elasticのインストール
自サーバに一式「Filebeat,Logstash,Elasticsearch,Kibana」がある状況

手順¶

他サーバにFilebeatのPodを立てる。(ここではFilebeatのPodが「0/1」でOK。この後の工程で解決する。)¶

1. 他サーバ上で、コマンド「vi FIlebeatのファイル名.yaml」(例：filebeat.yaml)でFilebeatのyamlファイルを作成し、以下の内容を記述する。 - Filebeatのyamlファイル内容：

extraEnvs: []
daemonset:
  filebeatConfig:
    filebeat.yml: |
      logging.level: info    # ここで指定したログレベルのログを集める設定をしてる。WarningとかErrorとかも設定できる。
      filebeat.autodiscover:
        providers:
          - type: kubernetes
            node: ${NODE_NAME}
            hints.enabled: true
            hints.default_config:
              type: container
              paths:
                - /var/log/containers/*${data.kubernetes.container.id}.log
      output.logstash:    # Filebeatで読み取ったログをどこに転送するかを設定する場所
        hosts: ["ログの転送先のIPアドレス:30000"]   # ここが大事!!!!!!!!!!!![ログの転送先のIPアドレス：ログの転送先の外部ポート]!!!!!!!!!!
      setup.template:
        name: "k8s"
        pattern: "k8s-*"
        enabled: false
      setup.ilm.enabled: false
  secretMounts: []
  deployment:
    extraEnvs: []

- Logstashが立ってるサーバのIPアドレス確認

c0a21155@elastic-system:~$ hostname -I
192.168.100.59 10.42.0.0 10.42.0.1

- Logstashのserviceの外部ポート確認

c0a21155@elastic-system:~$ kubectl get service -n elastic
NAME                            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)             AGE
elasticsearch-master-headless   ClusterIP   None            <none>        9200/TCP,9300/TCP   29d
elasticsearch-master            ClusterIP   10.43.237.220   <none>        9200/TCP,9300/TCP   29d
kb-kibana                       NodePort    10.43.220.133   <none>        5601:30100/TCP      29d
ls-logstash-headless            ClusterIP   None            <none>        9600/TCP            15d
ls-logstash                     NodePort    10.43.235.53    <none>        5044:30000/TCP      15d

2.コマンド「helm install fb elastic/filebeat -f Filebeatのファイル名 -n elastic-system」でFilebeatを立てる。 ここの時点ではFilebeatのpodは上手く立たない状態である。5番目の工程でこの問題を解消する。

自サーバに立てたLogstashの設定を修正¶

3. 自サーバのLogstashの設定を以下のように修正する。

Logstashのyamlファイル内容：注意!!!!!!!!!!!!!!!!!!!→serviceのtypeを「NodePort」にする。もし「ClusterIP」にしている場合、他サーバとの接続ができない。

logstashJavaOpts: "-Xmx1g -Xms1g"
resources:
  requests:
    cpu: "100m"
    memory: "1536Mi"
  limits:
    cpu: "1000m"
    memory: "1536Mi"
persistence:
  enabled: false
extraPorts:
  - name: beats
    containerPort: 5044  # これはコンテナ内のポート
service:
  type: NodePort    # ここが大事!!!!!!!!!!!!!!!!!!!!!
  ports:
  - name: beats
    port: 5044  # クラスタ内のポート
    protocol: TCP
    targetPort: 5044  # ターゲットコンテナのポート
    nodePort: 30000  # 外部からアクセスするための NodePort
logstashConfig:
  logstash.yml: |
    http.host: 0.0.0.0
    xpack.monitoring.enabled: false
    pipeline.ecs_compatibility: disabled
logstashPipeline:
  logstash.conf: |
    input {
      beats { port => 5044 }  # Logstash の入力ポート
    }
    output {
      elasticsearch {
        hosts => ["http://elasticsearch-master:9200"]  # Elasticsearch への送信
        index => "logstash"  # デフォルトのインデックス
        ssl => false
      }
    }

4. 再度コマンド「helm install ls elastic/logstash -f logstashのファイル名 -n elastic」でLogstashのPodを立て直し、修正した設定を反映させる。

他サーバに立てたFilebeatのPodが「0/1」問題を解決¶

5. 自サーバ(Elasticsearchが入っているサーバ)上で以下のコマンドを打つ。このコマンドによって、Elasticsearchのsecretをyamlファイル化する。 このままだと、FilebeatのPodが上手くなってない状態である。kubectl describeやkubectl logsコマンドで確認してみると、「Elasticsearchのsecretよこせや～」と怒られちゃってる。この問題をこっからの工程で解消する。

kubectl get secret elasticsearch-master-credentials -n elastic -o yaml > elasticsearch-master-credentials.yaml

6. 5で作った、(scpまたは直でコピペしたりして)Elasticsearchのsecretをyamlファイル化したものを他サーバ(Filebeatが立ってるサーバ)上に持っていった後、以下のコマンドで他サーバ上に自サーバのElasticsearchのsecretを立てる。

kubectl apply -f  elasticsearch-master-credentials.yaml -n ネームスペース

注意!!!!!!!!!!!!!!!!!!!!!→Elasticsearchのsecretのyamlファイル設定の内、namespaceの箇所を他サーバでFilebeatを立てたnamespaceに修正する。 secretのyaml内(elasticsearch-master-credentials.yaml)：

apiVersion: v1
data:
  password: cDFOWElyOEJBRm15a3hmbQ==
  username: ZWxhc3RpYw==
kind: Secret
metadata:
  annotations:
    meta.helm.sh/release-name: es
    meta.helm.sh/release-namespace: elastic-system    # その1。ここのnamespace!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
  creationTimestamp: "2024-04-08T08:06:57Z"
  labels:
    app: elasticsearch-master
    app.kubernetes.io/managed-by: Helm
    chart: elasticsearch
    heritage: Helm
    release: es
  name: elasticsearch-master-credentials
  namespace: elastic-system    # その2。ここのnamespace!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
  resourceVersion: "4623"
  uid: 0afb84ed-f039-41b0-9186-354c5c2c0726
type: Opaque

7. 他サーバ上で「kubectl get pod ~」をして、FilebeatのPodが「1/1 Ready」になったか確認する。(上手くいっているはず。)

他サーバのFilebeatと自サーバのLogstashの接続確認¶

8. 他サーバ(Filebeatが立ってるサーバ)上で以下のコマンドを打ち、FilebeatとLogstashの接続が上手くいってるか確認する。 コマンド：

kubectl exec -it FilebeatのPod名 -n ネームスペース -- filebeat test output

上手くいってるとこうなる(TLSはWARNのままでもおっけ。)：

cdsl@unikube:~$ kubectl get pods -n elastic-system
NAME                READY   STATUS    RESTARTS   AGE
fb-filebeat-58sws   1/1     Running   0          20h
fb-filebeat-7gn4s   1/1     Running   0          20h
fb-filebeat-f94n7   1/1     Running   0          20h
fb-filebeat-j4n8h   1/1     Running   0          20h
cdsl@unikube:~$ kubectl exec -it fb-filebeat-58sws -n elastic-system -- filebeat test output
logstash: 192.168.100.59:30000...
  connection...
    parse host... OK
    dns lookup... OK
    addresses: 192.168.100.59
    dial up... OK
  TLS... WARN secure connection disabled
  talk to server... OK
cdsl@unikube:~$ kubectl exec -it fb-filebeat-7gn4s -n elastic-system -- filebeat test output
logstash: 192.168.100.59:30000...
  connection...
    parse host... OK
    dns lookup... OK
    addresses: 192.168.100.59
    dial up... OK
  TLS... WARN secure connection disabled
  talk to server... OK
cdsl@unikube:~$ kubectl exec -it fb-filebeat-f94n7 -n elastic-system -- filebeat test output
logstash: 192.168.100.59:30000...
  connection...
    parse host... OK
    dns lookup... OK
    addresses: 192.168.100.59
    dial up... OK
  TLS... WARN secure connection disabled
  talk to server... OK
cdsl@unikube:~$ kubectl exec -it fb-filebeat-j4n8h -n elastic-system -- filebeat test output
logstash: 192.168.100.59:30000...
  connection...
    parse host... OK
    dns lookup... OK
    addresses: 192.168.100.59
    dial up... OK
  TLS... WARN secure connection disabled
  talk to server... OK

9. 「elastic」で他サーバに立てたFilebeatのログが見れるか確認する。 ブラウザで「http://ログ収集サーバのIPアドレス:自サーバのKibanaのserviceの外部ポート番号」と検索すると見れる。(自分の場合は、「http://192.168.100.59:30100」) 自サーバのIPアドレス：

c0a21155@elastic-system:~$ hostname -I
192.168.100.59 10.42.0.0 10.42.0.1

自サーバのKibanaのserviceの外部ポート番号：

c0a21155@elastic-system:~$ kubectl get service -n elastic
NAME                            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)             AGE
elasticsearch-master-headless   ClusterIP   None            <none>        9200/TCP,9300/TCP   30d
elasticsearch-master            ClusterIP   10.43.237.220   <none>        9200/TCP,9300/TCP   30d
kb-kibana                       NodePort    10.43.220.133   <none>        5601:30100/TCP      30d
ls-logstash-headless            ClusterIP   None            <none>        9600/TCP            15d
ls-logstash                     NodePort    10.43.235.53    <none>        5044:30000/TCP      15d

実際に、「elastic」で他サーバに立てたFilebeatのログが見れるか確認してみた。 ログをLogstashに送っている(ログの送り元の)、他サーバ上に立ってるFilebeatのPod名確認：

c0a21155@unikube-old:~$ kubectl get pods -n elastic-system
NAME                READY   STATUS    RESTARTS   AGE
fb-filebeat-58sws   1/1     Running   0          24h
fb-filebeat-7gn4s   1/1     Running   0          24h
fb-filebeat-f94n7   1/1     Running   0          24h
fb-filebeat-j4n8h   1/1     Running   0          24h

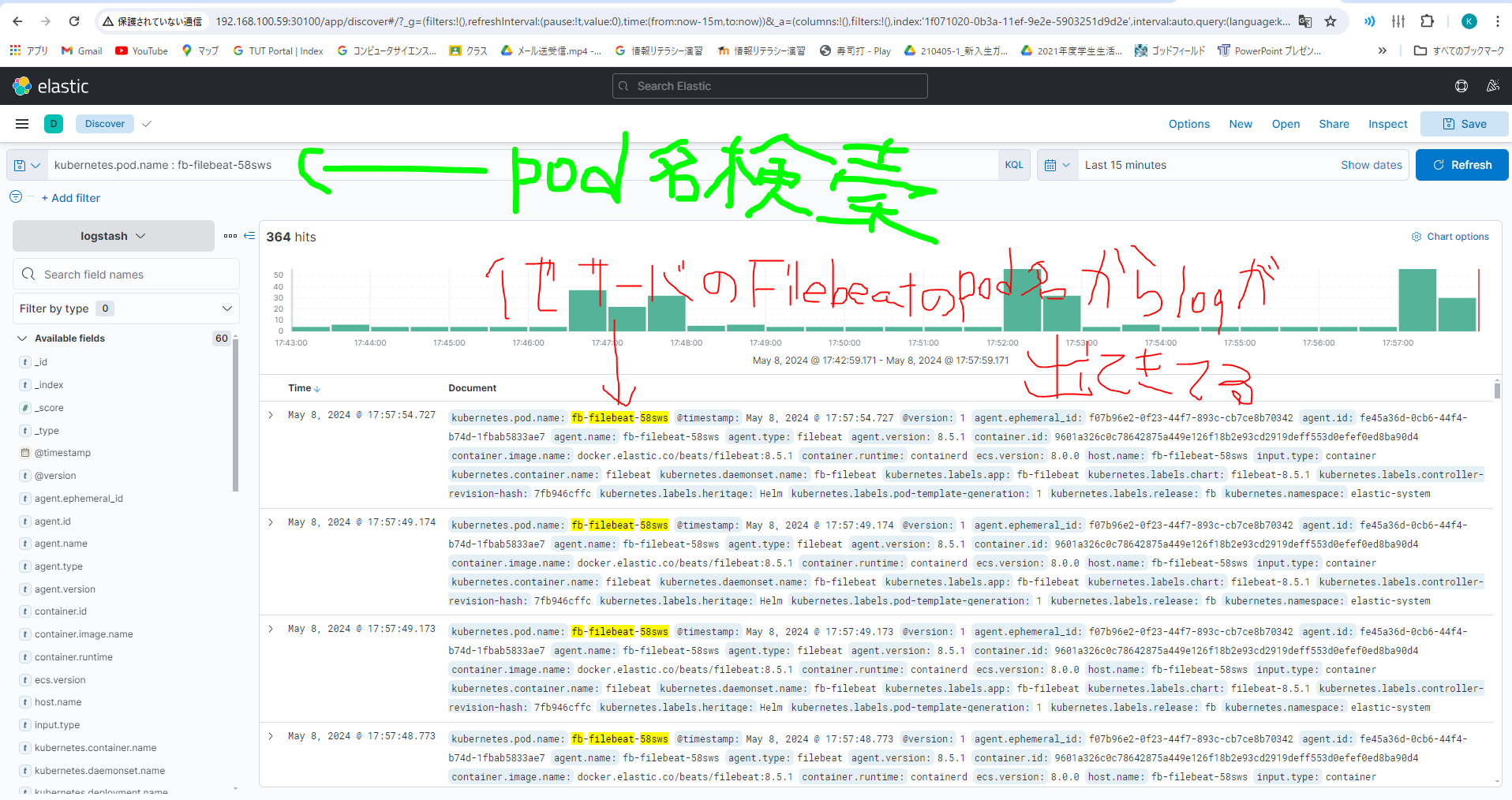

「elastic」を確認。：

最後に一言¶

やったお
