# 作業内容 - UPSについての説明 - UPSのアーキテクチャーの図の説明

# UPSについての説明

UPS→(Uninterruptible Power Supply)無停電電源装置

interrupt→遮る uninterrupt→遮らせない Supply→供給

UPS→訳的には「無停電電力供給」になる. 行為に対して名前がついている.

URL https://www.sophia-it.com/content/interrupt#:~:text=%E3%82%A4%E3%83%B3%E3%82%BF%E3%83%A9%E3%83%97%E3%83%88%E3%81%A8%E3%81%AF%E3%80%81%E3%81%9F%E3%81%A0%E3%81%84%E3%81%BE%E5%AE%9F%E8%A1%8C,%E3%82%92%E8%A1%8C%E3%81%86%E3%81%93%E3%81%A8%E3%81%A7%E3%81%82%E3%82%8B%E3%80%82

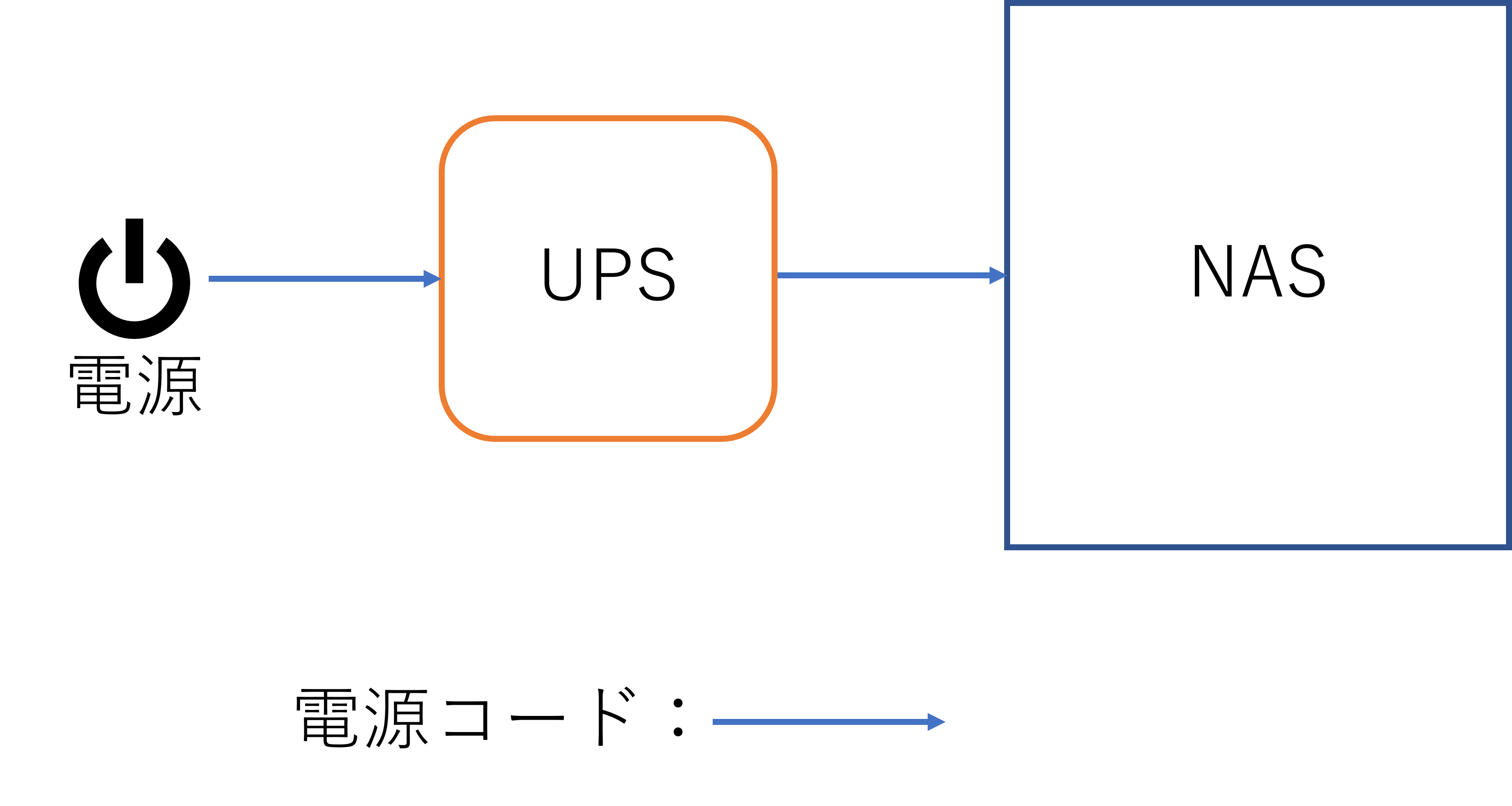

役割 UPSは, 正常にシャットダウンするために電力を供給する役割がある. 停電や瞬断が起きた時に一時的に対象機器に電力を送る. バッテリーのように電力を長い間, 電力を供給し続けられるわけではない. 私達の研究室では, 以下のようにNASにUPSがつながっている. URL https://www.itmedia.co.jp/pcuser/articles/1403/19/news118.html

分からなかったので深堀した項目 瞬断

瞬断とは,主に瞬低と瞬停によっておこる現象

瞬断とは, 以下のような現象を示す.

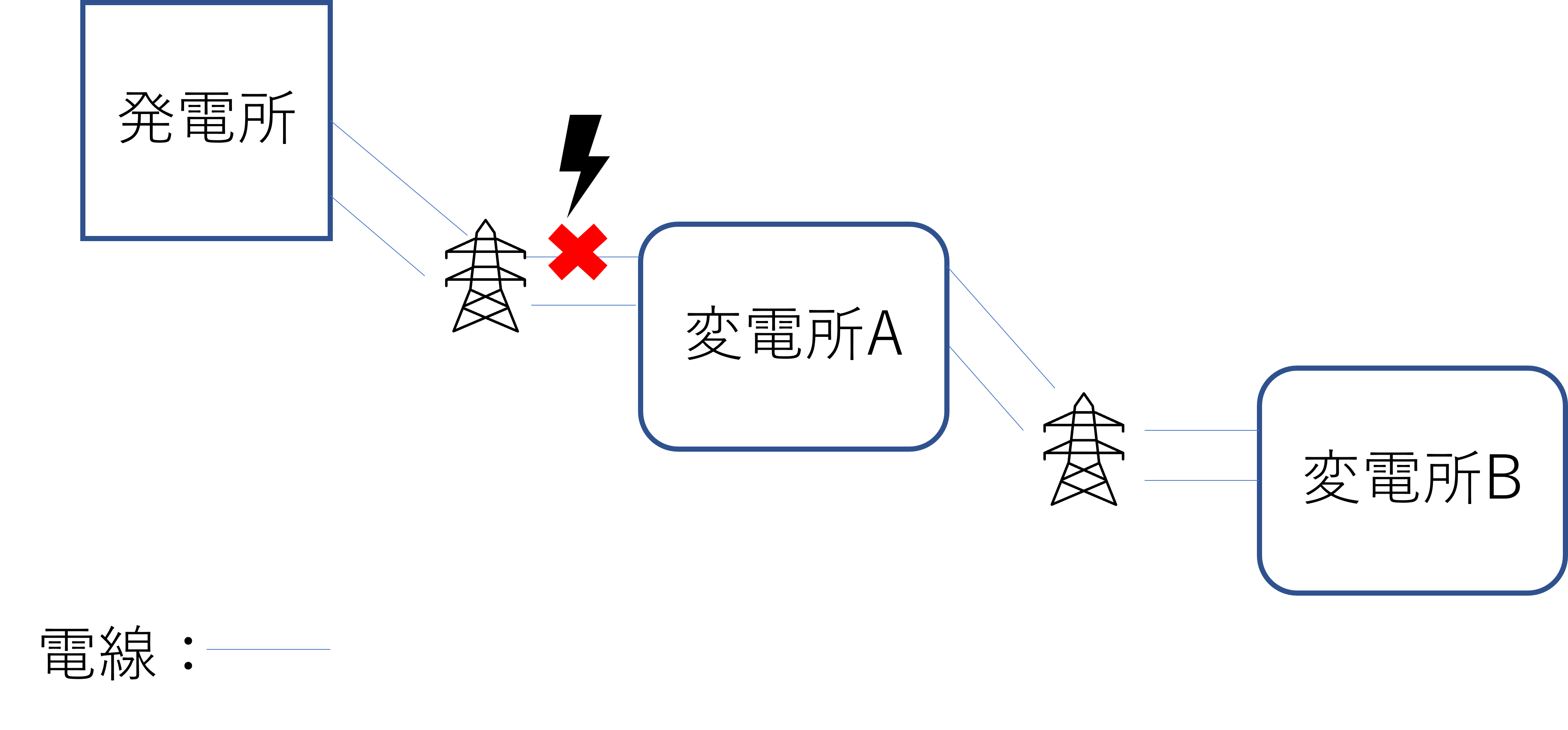

発電所から送られた電気は, 2つの電線を通って発電所A,Bにそれぞれ送られる. 仮に発電所から変電所Aの間の電線に落雷が落ちると電圧が1/000～10/1000秒の間低くなる. もし電線が瞬低から復帰しない時は,自動で再送電が開始され復帰した状態に戻る. この1分間の間に送電線Aの電気が復帰するまでの約１分間を瞬停と呼ぶ.

URL https://techcompass.sanyodenki.com/jp/training/power/ups_basic/002/index.html

豆知識 UPSは, データセンターでも使われている. https://e-words.jp/w/%E3%83%95%E3%82%A1%E3%82%B7%E3%83%AA%E3%83%86%E3%82%A3.html

データセンター→大量のサーバやネットワーク機器を置いている場所 https://www.nttpc.co.jp/column/data_center/data_center.html

UPSと非常用電源装置や自家発電装置の違い 非常用電源装置や自家発電装置は,停電やシステムの故障でサーバやネットワーク機器に電力が供給できなくなった際に,電力を供給し続ける. UPSは,停電が起きた際やシャットダウンを正常に終わらせる短い時間で電力を供給する. この電力を送る目的が非常用電源装置や自家発電装置とUPSで違う. https://en.wikipedia.org/wiki/Uninterruptible_power_supply

電源は, データセンターを考える上で大事である. サーバから出る熱と電源が継続してシステムを動かすうえで大事 !

災害対策(地震, 台風)から守ることも大事である. 地震が起きた際に発電所が止まる. そうすると非常用電源に切り替える必要がある. 発電所が送電を止める.そのために非常用電源を使う.非常用発電機は非常時に, どれだけ燃料(重油)を確保しておけるかと継続的に供給できるかが大切である.クラウドも同じようにデータセンターが必須である.

UPSは, NASにつながっている. UPSに設定する場合は, NASの管理画面から行う. URL UPSの設定 https://cdsl-tut.esa.io/wiki/418

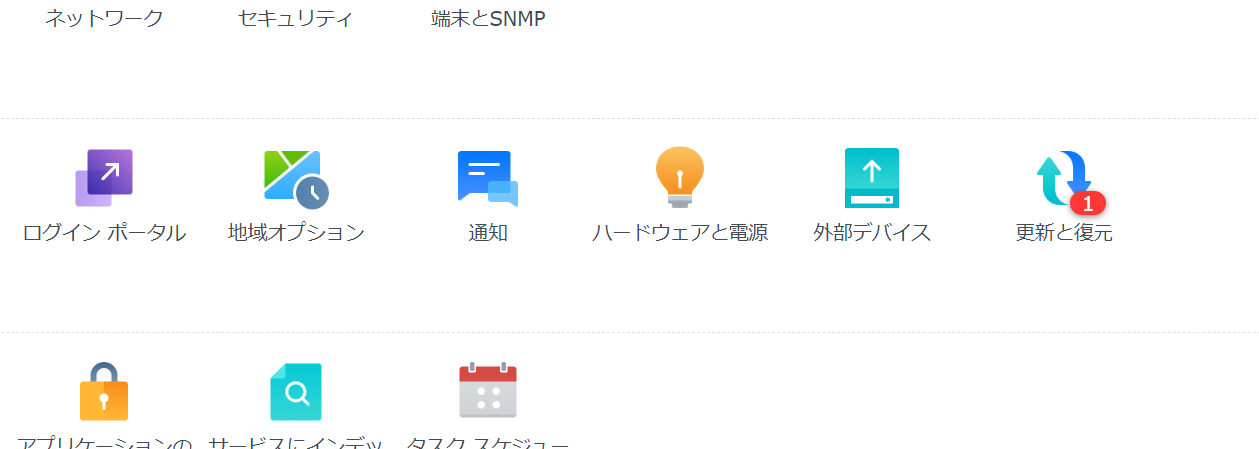

NASのコントロールパネルを押す

ハードウェアと電源

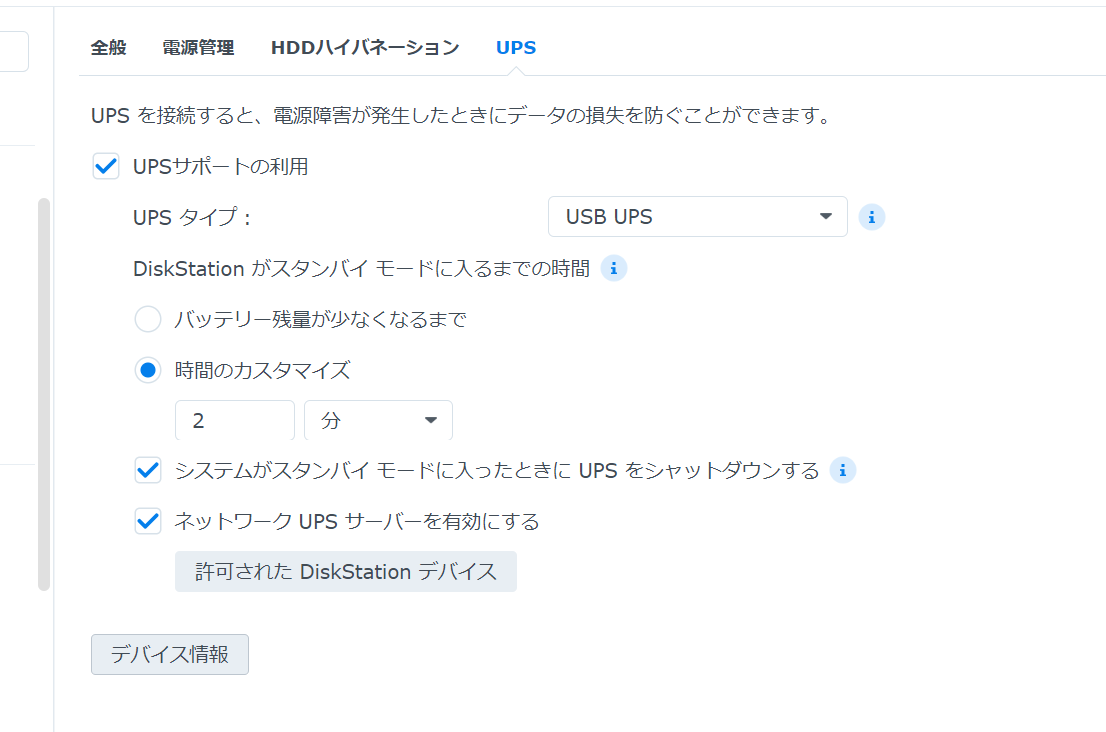

UPSのタブを押す

UPSの設定情報

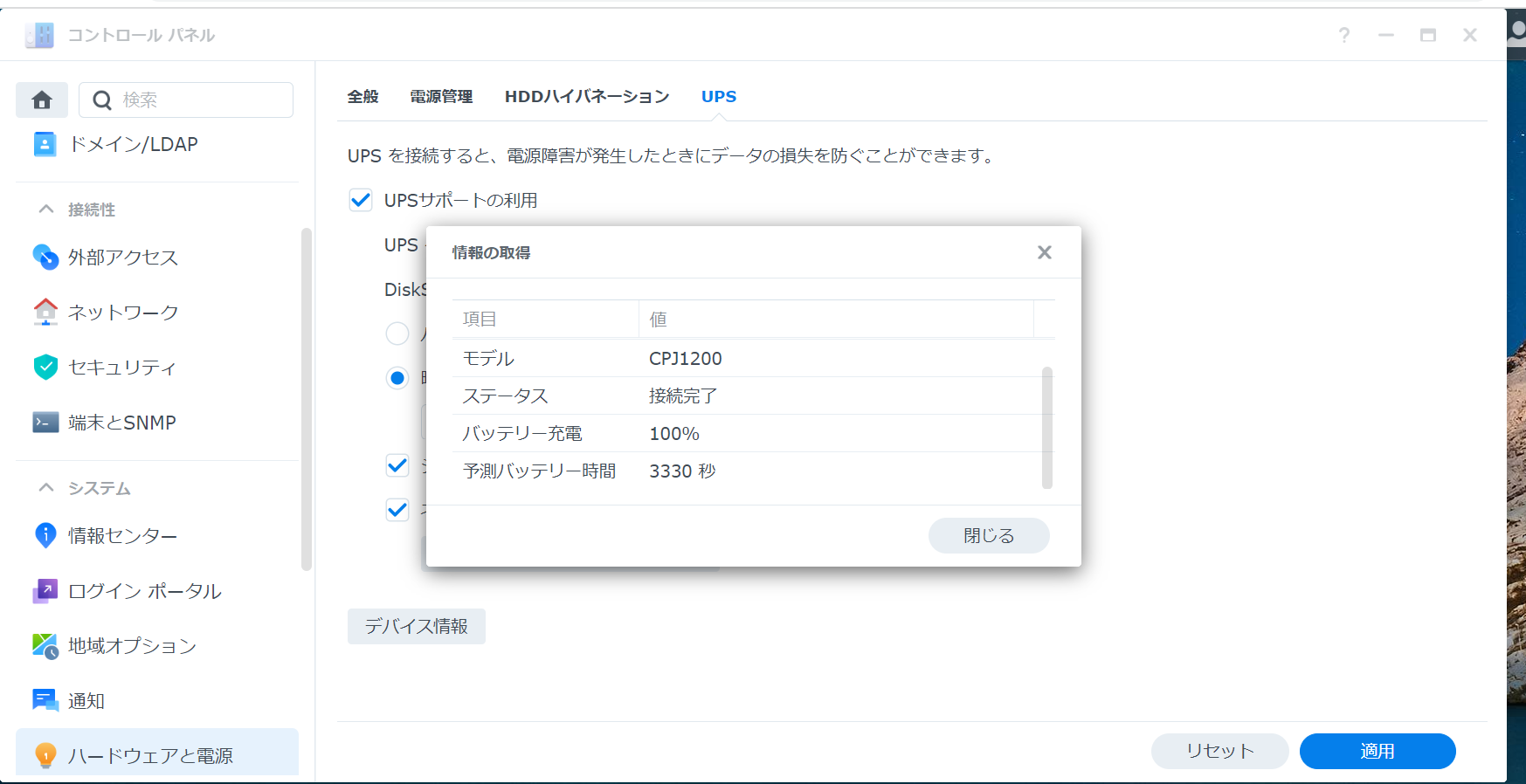

UPSの情報が見れる． フルで使える時間は, 3330秒(約55分)

Synology→シノロジー ネットワークアタッチトストレージ (NAS) 製品を専門とする台湾企業

ディスクステーションは, 製品の名前である.

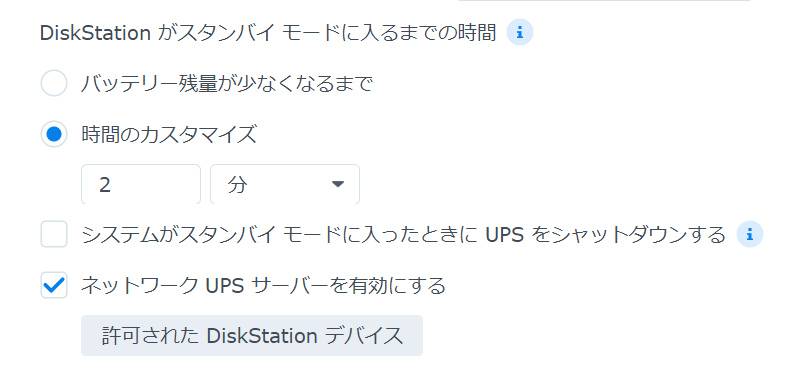

スタンバイモードに入る時間→UPSに切り替えた後の時間 2分間たったら自動的にシャットダウンする設定を意味している.

この表示はこの後で説明する.

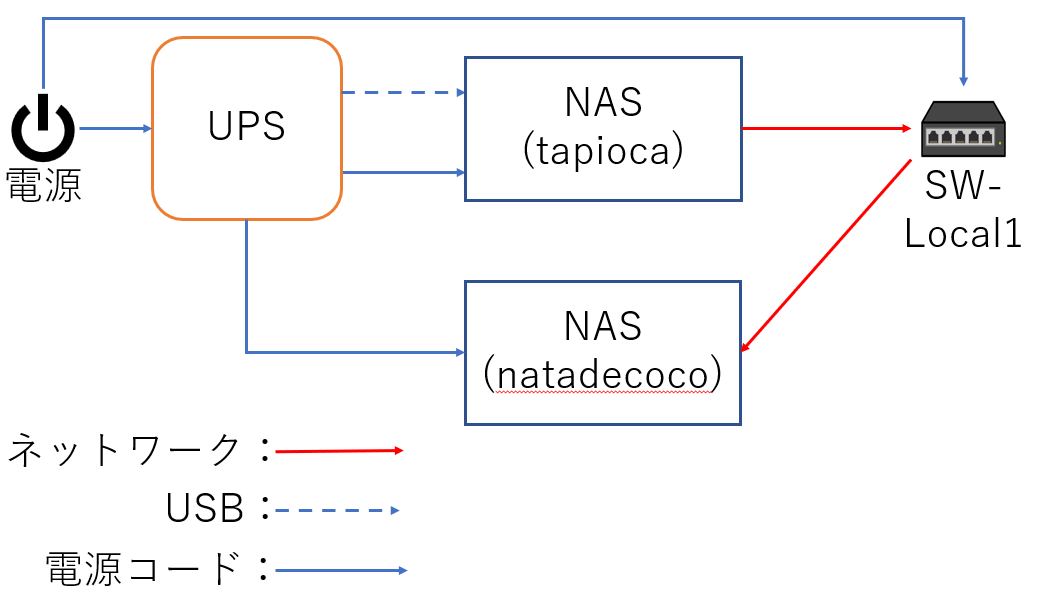

# UPSのアーキテクチャーの図の説明 私たちの研究室のUPSは以下のようにつながっている.

UPSは, NAS(tapioca)とNAS(natadecoco)とSW-Local1につながっている. USBはNAS(natadecoco)とつながっている. NAS(tapioca)とNAS(natadecoco)の間はSW-Local1をはさんでネットワークでつながっている.

先ほどの以下の図は, 停電が起きた際にNAS(tapioca)がネットワークを通してNAS(natadecoco)にシャットダウンさせるようにする設定

URL https://www.pg-direct.jp/blog/?p=12300

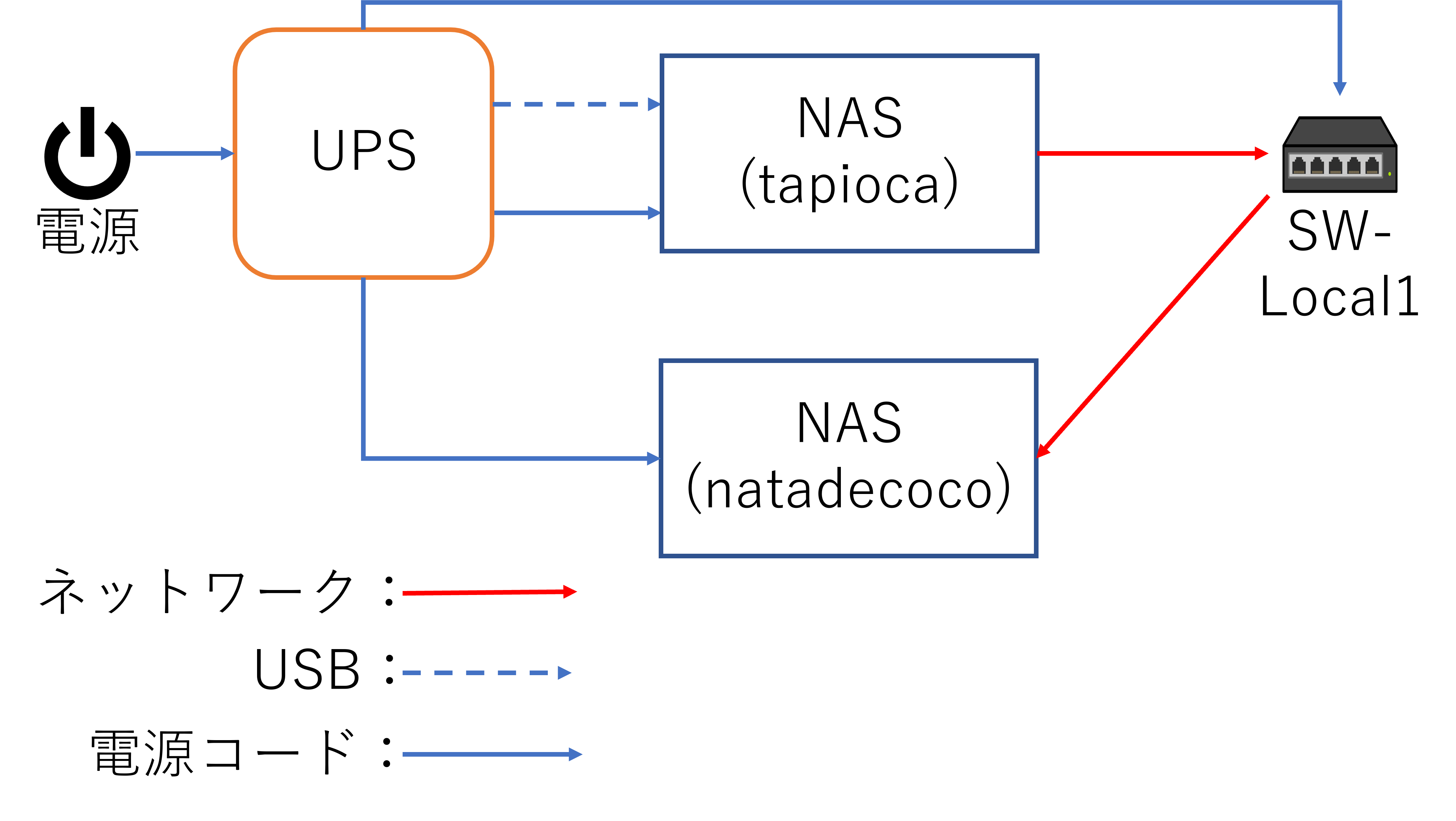

ちなみにUPSがSW-Local1につながっていることは非常に大事なことである. 例えば以下の図のようにSW-Local1がそのまま電源につながっていた場合を考えてみる.

この時, 先ほどのNAS(tapioca)がNAS(natadecoco)にシャットダウンを促す設定を行っていた場合,停電が起きてもNAS(natadecoco)をシャットダウンさせることができない. 何故ならNAS(tapioca)とNAS(natadecoco)はSW-Local1を中継してネットワーク経由でつながっている. つまり中継機器であるSW-Local1に電力が送られないとネットワーク経由でシャットダウンの命令を出すことができない. UPS経由で電力を送り続けることでネットワーク経由でNAS(natadecoco)をシャットダウンさせることができる.
